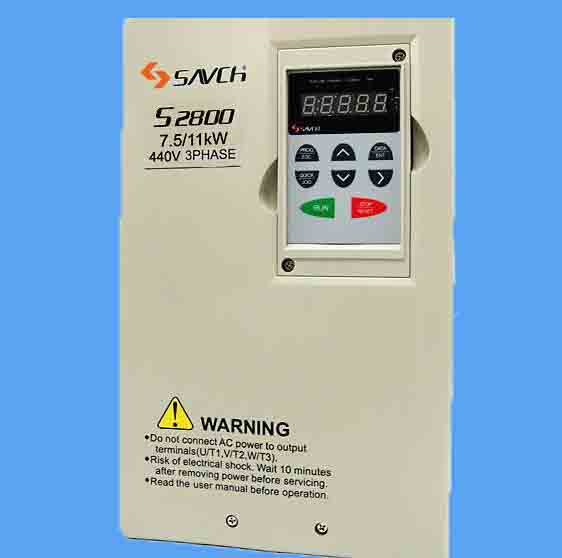

变频器元件

整流电路

由VD1-VD6六个整流二极管组成不可控全波整流桥。对于380V的额定电源，一般二极管反向耐压值应选1200V，二极管的正向电流为电机额定电流的1.414-2倍。

霍尔元件

安装在UVW的其中二相,用于检测输出电流值。选用时额定电流约为电机额定电流的2倍左右。

充电电阻

作用是防止开机上电瞬间电容对地短路，烧坏储能电容开机前电容二端的电压为 0V；所以在上电（开机）的瞬间电容对地为短路状态。如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过无穷大的电流导致整流桥炸掉。一般而言变频器的功率越大，充电电阻越小。充电电阻的选择范围一般为：10-300Ω。

电容C1

吸收电容,整流电路输出是脉动的直流电压，必须加以滤波，

变压器

一种常见的电气设备，可用来把某种数值的交变电压变换为同频率的另一数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。

压敏电阻

有三个作用：一、过电压保护；二、耐雷击要求；三、安规测试需要.

热敏电阻：过热保护

储能电容

又叫电解电容，在充电电路中主要作用为储能和滤波。PN端的电压工作范围一般在 430VDC～700VDC 之间，而一般的高压电容都在 400VDC左右，为了满足耐压需要就必须是二个400VDC的电容串起来作800VDC。容量选择≥60uf/A

均压电阻：防止由于储能电容电压的不均烧坏储能电容；因为二个电解电容不可能做成完全一致，这样每个电容上所承受的电压就可能不同，承受电压高的发热严重（电容里面有等效串联电阻）或超过耐压值而损坏。
